壓電陶瓷棒使用方法

　　壓電陶瓷棒使用方法

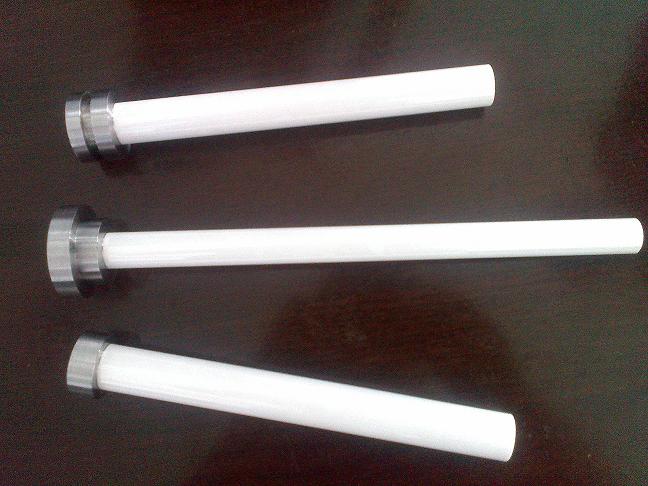

　　陶瓷棒在空氣中被加熱后，表面形成致密的氧化鋯膜，變成抗氧化的保護(hù)膜，起到延長(zhǎng)壽命的作用。

　　給陶瓷棒加的電流量越大，陶瓷棒的表面溫度越高。建議使用盡量小的表面負(fù)荷密度（功率）。請(qǐng)注意陶瓷棒冷端記載的數(shù)值為空氣中1050℃的電流、電壓，與實(shí)際使用不一定相符。一般情況下，陶瓷棒表面功率是由爐內(nèi)溫度和陶瓷棒表面溫度的關(guān)系求得，建議使用陶瓷棒極限密度的1/2-1/3數(shù)值的表面功率（W/cm2）

　　連續(xù)使用陶瓷棒時(shí)，希望緩速增加電壓以維持長(zhǎng)壽命。

　　陶瓷棒盡可能并聯(lián)。如果陶瓷棒阻值不同，串聯(lián)時(shí)電阻高的陶瓷棒負(fù)荷集中，導(dǎo)致某一個(gè)陶瓷棒電阻快速增加，壽命變短。

　　陶瓷棒的溫度分布特性，新出貨時(shí)的檢查規(guī)格為在有效長(zhǎng)度內(nèi)為1500度內(nèi)為才算合格，當(dāng)溫度分布會(huì)隨著其電阻的老化而變小，具體溫度分布變化也因爐內(nèi)氣氛、使用條件的不同而不同。

　　陶瓷棒隨著使用溫度越高壽命為越短，因此在爐膛溫度超1600℃以后，氧化速度加快，壽命縮短，使用中注意盡量不要讓陶瓷棒表面溫度過(guò)高。

　　當(dāng)陶瓷棒穿過(guò)爐壁兩側(cè)（或上下）的棒孔后，應(yīng)自由轉(zhuǎn)動(dòng)360°，嚴(yán)防強(qiáng)制安裝與敲打，裝棒前可用與棒端直徑相同的鐵管試裝。

　　使用陶瓷棒必須配備調(diào)壓變壓器或可控硅調(diào)壓器及電壓、電流表和溫度自動(dòng)控制儀表等。在使用過(guò)程中因棒氧化，電阻逐漸增加，為保持爐溫正常，應(yīng)提高使用電壓。當(dāng)電壓提高到所用變壓器最高限度仍不能滿足要求時(shí)，可停爐改變棒的接線方式再繼續(xù)使用。

　　新?tīng)t開(kāi)始送電時(shí)，為了防止斷棒，電壓應(yīng)逐步加大。一般開(kāi)始電壓為額定電壓的1/2為宜，一切正常后再逐漸升高電壓，新?tīng)t或久未使用的電爐，在使用之前必須烘爐，烘爐時(shí)盡可能用舊棒或其它熱源。

　　嚴(yán)禁陶瓷棒超負(fù)荷使用。如棒因故斷裂或發(fā)現(xiàn)棒發(fā)熱不均，局部呈白熾或暗紅現(xiàn)象一段一段時(shí)，這說(shuō)明棒體老化不一致，一段段電阻相差太大，應(yīng)停爐檢修換棒。

　　如果燒制器件或材料時(shí)，在加熱過(guò)程中有水份排出，所用電阻爐（窯）要留有排氣孔，以便排除爐窯內(nèi)的水份或其它有害廢氣，以免影響棒的使用壽命。

　　存放過(guò)程中，要注意防潮。如發(fā)現(xiàn)棒端噴鋁處變質(zhì)潮解，經(jīng)表面處理后可重新噴鋁。如無(wú)噴鋁條件，可在棒噴鋁段裹幾層鋁箔再用。
